Montaż drzwi tarasowych HST z aluminium
Jesienią ubiegłego roku uczestnicy Programu Rekomendacji Oknotest.pl postanowili przyjąć do swego grona firmę SZYMKO s.c. z Białegostoku, partnera handlowego firmy AdamS. Mocna oferta produktowa i rzeczowe podejście do montażu okien, to niewątpliwe zalety tej firmy. Wierzymy, że współpraca w ramach Programu przeniesie jej nowe umiejętności i doświadczenia, a inwestorzy z Podlasia zyskają wartościowego partnera do realizacji zamierzeń budowlanych w zakresie dostaw oraz montażu okien i drzwi.
Drzwi tarasowe HST - 7 m szerokości
Postęp w dziedzinie techniki okiennej sprawił, że architekci wreszcie są zadowoleni. Teraz mogą już projektować okna jakie tylko chcą, pozostawiając taki drobiazg, jak „wykonalność” inicjatywie i portfelom inwestorów, a także wiedzy i umiejętnościom producentów okien oraz monterów. W ten sposób moda na stosowanie dużych, mocno przeszklonych konstrukcji okiennych w jednorodzinnych budynkach mieszkalnych rozwija się w najlepsze. Inwestorzy powinni jednak pamiętać, że idąc za modą, muszą również zmienić swoje podejście do standardów montażu. Zamontowanie siedmiometrowej konstrukcji drzwi tarasowych HST z aluminium z zewnętrzną roletą podtynkową nie jest zadaniem porównywalnym do zamontowania zwykłego okna z PVC-U. Taki montaż wymaga już specjalnego przygotowania, odpowiedniego sprzętu, materiałów, a przede wszystkim czasu i staranności wykonania. O złożoności zadania można przekonać się oglądając relację, w której pokazujemy, jak z podobnym wyzwaniem poradziła sobie firma SZYMKO z Białegostoku.
Obiekt, to wznoszony z pustaków ceramicznych jednorodzinny dom mieszkalny na planie litery L z użytkowym poddaszem. Materiał ścian konstrukcyjnych popularny na Podlasiu, montażu okien nie ułatwia. Instalacja okien w ścianach z pustaków wymaga właściwego doboru łączników mocowań mechanicznych, a przede wszystkim odpowiedniego przygotowania ościeży okiennych.
Do zamknięcia otwartych przestrzeni pustaków ceramicznych oraz wyrównania zamków i wpustów, monterzy firmy SZYMKO skorzystali z zaprawy ciepłochronnej PR 005 Tremco Illbruck. Mimo niewątpliwych zalet ten rodzaj zapraw wykorzystywany jest na placach budowy rzadko. Szkoda, bo to krok w kierunku ograniczania wartości liniowych mostków cieplnych w obrębie połączenia okna z ościeżem. Stosowanie markowych materiałów do przygotowania otworów okiennych ma jeszcze tę dobrą stronę, że z reguły są to materiały wszechstronnie przebadane pod kątem właściwości, przydatności i zastosowania.
Wspomnieliśmy wcześniej, że planując zastosowanie i montaż wielkogabarytowych okien o dużej powierzchni przeszklonej należy od razu brać pod uwagę niezbędne wymgania sprzętowe oraz spojrzeć na budynek i jego lokalizację pod kątem organizacji dostaw i składowania materiałów. Kładziemy szczególny nacisk na ten aspekt montażu, ponieważ przemieszczanie wielkich, jednoramowych konstrukcji po nierównych, wąskich drogach albo wjazd na plac budowy może okazać się nie lada wyzwaniem, powodując przy okazji spore ryzyko powstawania przypadkowych uszkodzeń.
Otwór okienny gotowy do przyjęcia siedmiometrowej konstrukcji drzwi tarasowych HST robi spore wrażenie. Patrząc na tę wielką „dziurę w murze” w niejednej głowie pojawia się pytanie, jak z takim wyzwaniem poradzi sobie ekipa montażowa. W naszych głowach, gdy rzecz dotyczy drzwi tarasowych HST z aluminium, pojawia się także pytanie o to, jak zostanie rozwiązany problem podparcia progu konstrukcji. W tym miejscu kilka słów wyjaśnienia dlaczego montaż progu aluminiowych drzwi tarasowych jest tak problematyczny. Próg, to część konstrukcji okiennej, która narażona jest na największe obciążenia eksploatacyjne. Z tego powodu powinna być podparta na całej szerokości i głębokości. W systemach PVC-U producenci przewidzieli to i stworzyli szereg elementów konstrukcyjnych, na przykład systemowe poszerzenia, które można wpiąć i przykręcić pod progiem w celu uzyskania stabilnego podparcia. Producenci systemów aluminiowych dopiero wchodzą na rynek budownictwa jednorodzinnego i tego typu akcesoriów w obrębie systemów HST jeszcze nie mają albo jeśli już takie są, to są to ciągle rozwiązania raczej „zimne”, które nie bardzo nadają się do zastosowania w obiektach mieszkalnych, gdzie dąży się do ograniczania wartości liniowych mostków cieplnych.
W braku rozwiązań systemowych monterzy przystępując do montażu drzwi tarasowych HST z aluminium problem podparcia progów rozwiązują samodzielnie, czyniąc to na różne sposoby. Jedni opierają próg bezpośrednio na podmurówce stanowiącej podwalinę, inni stosują elementy pośrednie na przykład podwaliny z klinarytu, purenitu albo XPS, są i tacy, którzy wprost skręcają z aluminiowym progiem systemowe poszerzenia z PVC-U. Monterzy firmy SZYMKO poszli jeszcze inną drogą, ciekawą i oryginalną. Zastosowali hybrydowe połączenie podwaliny z XPS oraz systemowych poszerzeń z PVC-U. Nigdy dotąd czegoś takiego na budowie nie spotkaliśmy. Kreatywność pomysłu zasadza się na dwustronnym frezowaniu podwaliny XPS. Z jednej strony kształtka idealnie wpasowuje się w kształt progu aluminiowych drzwi tarasowych HST, z drugiej przygotowana jest do wpięcia poszerzeń z PVC-U. Jak to działa?
Na powierzchnię progu nakładane są ścieżki kleju hybrydowego Illbruck SP025, których zadaniem jest wstępne mocowanie i połączenie kształtki XPS z progiem drzwi, a jednocześnie uszczelnienie styku obu powierzchni.
Po wstępnym związaniu warstwy kleju, kształtkę XPS przytwierdza się do dolnej płaszczyzny progu drzwi tarasowych HST w sposób mechaniczny. W ten sposób zwiększamy odporność całego układu na przypadkowe uszkodzenia i odkształecenia powodowane ciężarem konstrukcji albo niekorzystnym wpływem czynników zewnętrznych.
Zastosowanie odpowiednio wyprofilowanej podwaliny XPS wpiętej i połączonej bezpośrednio z progiem drzwi tarasowych spełnia jednocześnie trzy zadania. Zmienia geometrię dolnej płaszczyzny progu, zapobiega niekontrolwanej infiltracji powietrza w tym obrębie oraz ogranicza wartość liniowego mostka cieplnego.
Na dolną powierzchnię kształtki XPS nanoszone są kolejne ścieżki kleju hybrydowego, których zadaniem będzie uszczelnienie styku z poszerzeniami z PVC-U oraz wstępne mocowanie powierzchni tych różnych materiałów. Na tak przygotowaną powierzchnię, w odpowiednio frezowane wręby, wpinane są kształtowniki tworzywowe zbrojone systemowymi wzmocnieniami stalowymi. Całość jest również mocowana mechanicznie wkrętami.
Na zakończenie tego etapu przygotowań do montażu aluminiowych drzwi tarasowych HST pomiędzy dwa rzędy poszerzeń z PVC-U włożona została przekładka termiczna z EPS. W ten nietypowy sposób ekipa monterów firmy SZYMKO uporała się z problemem dotąd nierozwiązanym przez producentów systemów kształtowników aluminiowych. Pomysłowe, oryginalne, ciepłe i stabilne. Brawo.

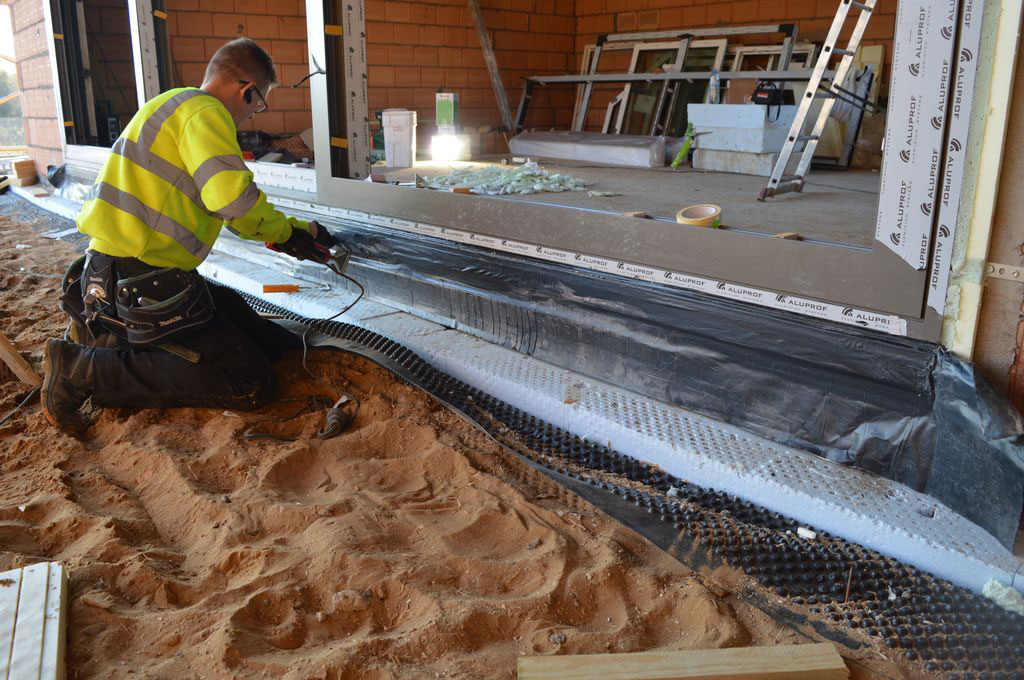

Mając do dyspozycji całkowicie odsłoniętą zewnętrzną powierzchnię progu wraz z elementem wspierającym, który stanie później na przygotowanej przez inwestora podmurówce monterzy zainstalowali fartuch EPDM, stanowiący zabezpieczenie przed wnikaniem wody opadowej oraz powietrza zewnętrznego pod konstrukcję okienną.
Od strony wewnętrzej, na stojakach i górnym ramiaku ościeżnicy drzwi tarasowych zamocowana została folia paroizolacyjna stanowiąca zabezpieczenie połączenia okna z ościeżem, a szczególnie warstwy termizolacji przed penetracją wilgoci znajdującej się wewnątrz budynku zarówno podczas robót wykończeniowych, jak i w trakcie użytkowania obiektu.
Po założeniu elementów uszczelnień, do konstrukcji okna przytwierdzono systemowe kotwy montażowe, które stanowić będą podstawę wykonania mechanicznego połączenia konstrukcji okiennej z murem ościeża zabezpieczając drzwi tarasowe HST przed oddziaływaniem sił parcia i ssania wiatru.
Zanim konstrukcję podniesiono i „wstawiono” w otwór ościeża, ściany konstrukcyjne zostały oczyszczone z kurzu przy użyciu sprężonego powietrza, a potem już… hop, do góry. Element przenoszenia albo podnoszenia ram okien aluminiowych chwalą sobie wszyscy monterzy, a to z dwóch powodów. Aluminiowe konstrukcje okienne są lżejsze, a jednocześnie sztwniejsze od podobnych wykonanych z PVC-U lub drewna tym samym mniejszy wysiłek i obciążenia przy mniejszym ryzyku uszkodzenia okna.
Po ustawieniu konstrukcji w otworze i ustaleniu odpowiedniej pozycji montażowej przychodzi kolej na czynność kto wie, czy nie najważniejszą dla późniejszego użytkowania drzwi tarasowych HST, na poziomowanie. Olbrzymie skrzydła potrafią ważyć wraz z oszkleniem sporo ponad 200 kg lecz po odpowiednio wypoziomowanym progu suną nadzwyczajnie lekko. Biada jednak ekipie, która w tym elemencie nie zachowa należytej staranności, reklamacja prawie pewna. Nic więc dziwnego, że monterzy firmy SZYMKO z niebywałą pieczołowitością ustalali właściwe poziomy.
Odpowiednio wypoziomowaną i znajdującą się we właściwym położeniu montażowym konstrukcję drzwi tarasowych HST z aluminium zamocowano do muru konstrukcyjnego ościeża za pośrednictwem kotew stalowych i łączników mechanicznych odpowiednich do stosowania podczas montażu w pustakach ceramicznych. Wbrew pozorom nie jest to obojętnym dla jakości montażu. Przy tych gabarytach konstrukcji, jej ciężarze oraz przewidywanym obciążeniu wiatrem na każdy punkt mocowania oddziałują siły ściskające, rozciągające, ścinające i skręcające o znacznej wartości. Zastosowanie niewłaściwych łączników albo ich niewłaściwe użycie może być przyczyną osłabienia połączeń, a w konsekwencji przyczyną wystąpienia wad podczas użytkowania.
Do wykonania warstwy termoizolacji w przestrzeni szczelin dylatacyjnych pomiędzy ramą ościeżnicy drzwi tarasowych HST z aluminium, a murem konstrukcyjnym użyto pianki poliuretanowej FM350 Tremco Illbruck. Warto zwrócić uwagę, że wykonanie tej warstwy uszczelnienia nastąpiło po uprzednim zainstalowaniu w obrębie nadproża specjalnej folii izolującej termicznie przestrzeń pomiędzy puszką rolety, a betonowym nadprożem oraz uzupełnieniu przestrzeni pod progiem konstrukcji o kształtkę XPS ułatwiającą izolację fartuchem EPDM.
Po zabezpieczeniu konstrukcji w newralgicznej dla trwałości eksploatacyjnej i najbardziej narażonej na negatywny wpływ zjawisk atmosferycznych części progowej ekipa przystąpiła do rutynowego wyklejania zewnętrznych wodoodpornych folii paroprzepuszczalnych oraz wewnętrznych folii paroizolacyjnych.
W miejscach styku konstrukcji z murem, w których nie zastosowano wcześniej, jako środka uszczelniającego folii albo fartuchów EPDM, użyto powłoki uszczelniającej SP 925 Tremco Illbruck.
Była „dziura w ścianie” i… jej nie ma. Jest efektowna aluminiowa konstrukcja drzwi tarasowych HST gotowa do przyjęcia oszklenia. To, co przeczytacie w pięć minut w rzeczywistości zajęło sprawnej ekipie prawie dwa dni robocze, jeśli liczyć w to czas niezbędny do wstępnego wiązania albo schnięcia użytych środków chemicznych.
Proces szklenia wielkogabarytowych konstrukcji okiennych przypomina czasem sceny z filmów gatunku SF. Mini żurawie, urządzenia idalnie nadające się do przenoszenia ciężkich szyb zespolonych w warunakch placu budowy, jako żywo przypominają występujące w nich machiny. Różnica taka, że nie niszczą, a niosą monterom nieocenioną wręcz pomoc. To co kiedyś powielokroć z mozołem i niemałym trudem musiał przenieść z miejsca na miejsce cały zespół ludzi ryzykując własnym zdrowiem, dzisiaj w kilka chwil wykonuje zmyślne urządzenie.
Pierwszy wspólny montaż z ekipą monterów firmy SZYMKO poszedł naprawdę dobrze. To była praca zorganizowana, przemyślana i dobrze wykonana, a że czasem mieliśmy różne pomysły na wykonanie tego samego zadania lub czynności, to nic złego. Od takich wspólnych technicznych dyskusji montaż okien staje się tylko lepszy. Po to powstał między innymi Program Rekomendacji Technicznych Oknotest.pl. Kto chciałby baczniej przyjrzeć się pracy ekipy monterów firmy SZYMKO zapraszamy do obejrzenia relacji filmowej, w której niektórym istotnym detalom wykonania poświęcamy więcej uwagi.
SZYMKO, dobrego nigdy za wiele
Jadąc na plac budowy obejrzeć montaż, w którym monterzy wysoko zawieszają sobie porzeczkę, co do jakości wykonania, zawsze zastanawiamy się, czy ich działanie ma sens, gdy wszędzie wokoło jeszcze tyle montażowej fuszery. Jednak, gdy patrzymy na zaangażowanie i tę nutę monterskiej dumy, gdy trudne zadanie zostaje zrealizowane zgodnie z przyjętymi założeniami, to wątpliwości ustępują i pojawia się przekonanie, że warto być profesjonalistą szczególnie wtedy, gdy wokoło tyle montażowej fuszery. A jeżeli warto być profesjonalistą, to i warto tworzyć elitę profesjonalnych firm montażowych, do której aspiracje zgłosiła firma SZYMKO z Białegostoku. Witamy w Programie, bo dobrych firm i dobrego montażu nigdy za wiele.
